Основными узлами кондиционера являются:
1. Компрессор – сжимает фреон и «гоняет» его по холодильному контуру;
2. Конденсатор – радиатор, расположенный во внешнем блоке и изготавливается из меди и алюминия.
3. Испаритель – радиатор, расположенный во внутреннем блоке кондиционера. В испарителе фреон закипает и из жидкости превращается в газ.
4. ТРВ (терморегулирующий вентиль) – понижает давление фреона перед испарителем.
5. Вентиляторы – создают поток воздуха, обдувающий испаритель или конденсатор. Служат для повышения интенсивности теплообмена (отвод тепла от конденсатора или охлаждения воздуха в помещении).

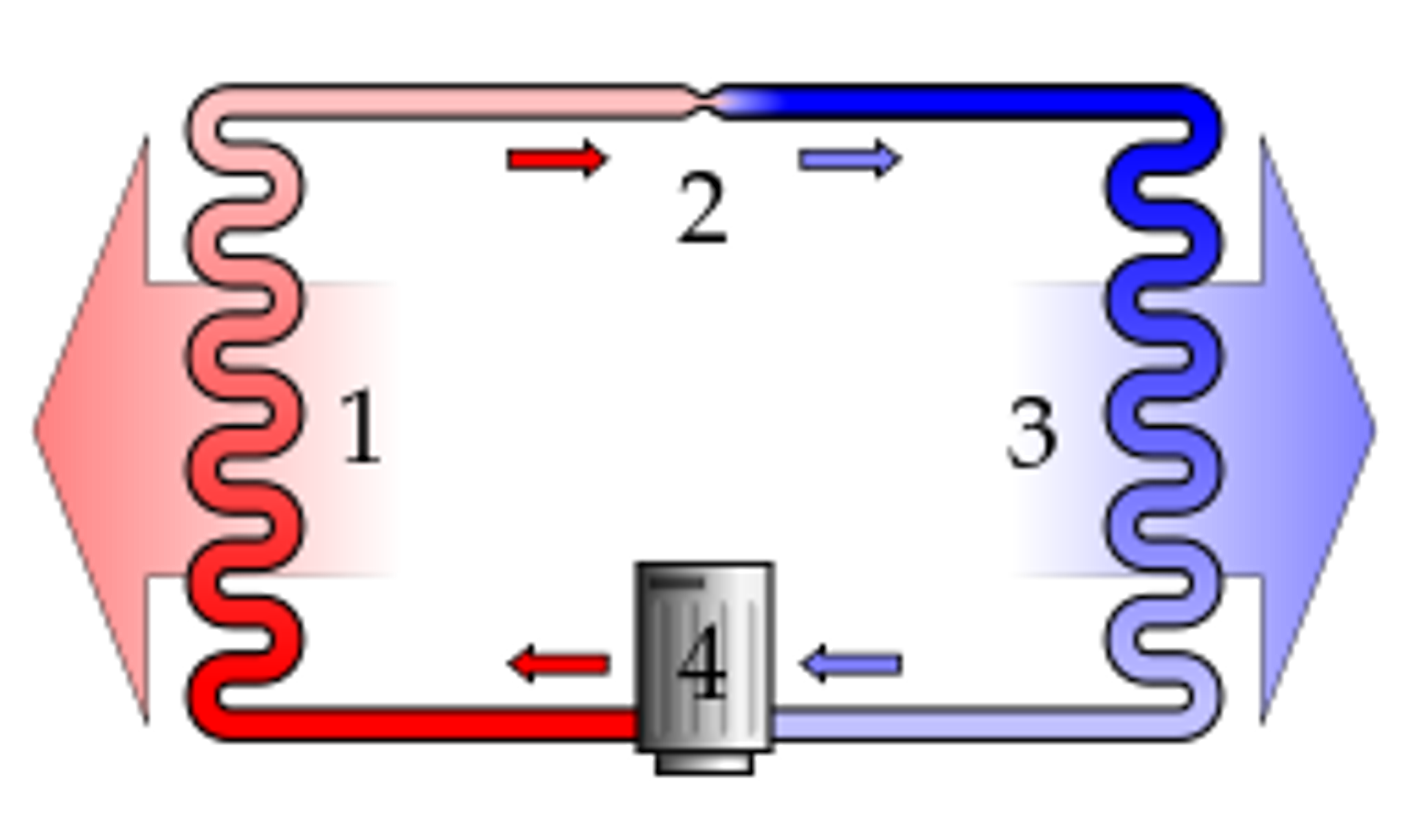

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубками и образуют холодильный контур кондиционера, по которому циркулирует хладогент (смесь фреона и компрессорного масла).
Процесс работы кондиционера выглядит следующим образом:
1. На вход компрессора из испарителя поступает газообразный фреон под низким давлением в 3-5 атм. И температурой 10-20 градусов.
2. Компрессор сжимает фреон до давления 15-25 атм., в результате чего фреон нагревается до 70 – 90 градусов и поступает в конденсатор.
3. Конденсатор обдувается воздухом, хладагент остывает и переходит в жидкую фазу с выделением дополнительного тепла. Воздух, проходящий через конденсатор, нагревается.
4. На выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10-20 выше температуры наружного воздуха. Из конденсатора тёплый хладагент попадает в терморегулирующий вентиль. На выходе терморегулирующего вентиля давление и температура хладагента существенно понижаются и часть хладагента при этом может испариться.
5. После ТРВ смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется.
Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.
